MODULE DMX512
14,90 €
Disponibilité : En stock ou 3 jours ouvrables
SKU
VL_WPM432

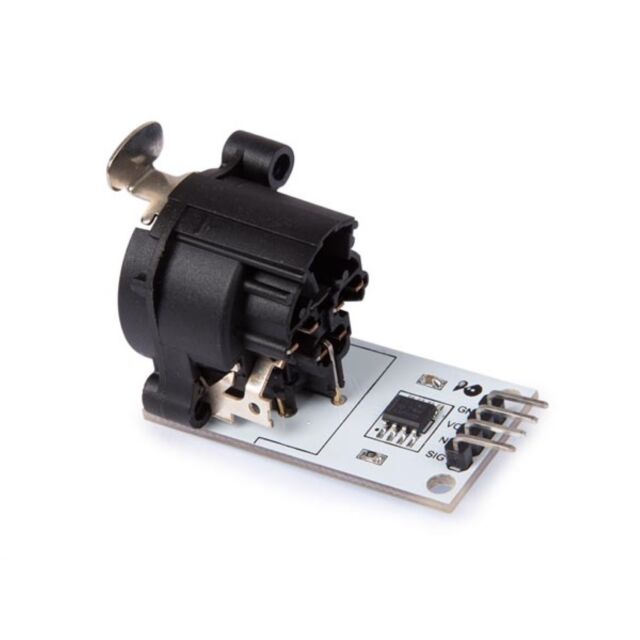

Ce module est une carte d'extension DMX permettant d'utiliser l'Arduino comme appareil DMX maître. La carte est basée sur le MAX-485 ou SN 75176. Le module est équipé d'un connecteur XLR mâle à 3 broches. Broche 1 = masse, Pin2 = data-, Pin3 = data+. Le CI permet de convertir le signal Arduino 5V en -2.5 V/+2.5 V pour RS485 (DMX est basé sur le protocole RS485). Impédance 100 O.
| Height | 12.000000 |
|---|---|
| External Id | WPM432 |
| EAN | 5410329730000 |
| Packaging | Boîte |
| Width | 7.500000 |
| Depth | 3.500000 |
Informations de base sur le produit
- Langues du manuel d'instructions : anglais
- Couleurs primaires : Blanc
- Couleurs supplémentaires : Noir
- Profondeur du produit : 30 mm
- Hauteur du produit : 20 mm
- Largeur du produit : 40 cm
- Poids Produit : 10 g
Données techniques
- Spécifications kits & modules : Spécifications <ul> <li>Tension de fonctionnement : 5 V</li> <li>Connexion DMX : XLR 3 broches</li> </ul>
Caractéristiques de fonctionnement
- Niveau de compétence en codage : 3
- Niveau de compétence en électronique : 2
- Niveau de compétence en mécanique : 1
- Niveau de compétence en soudure : non
